Als leidenschaftlicher Fahrer und Schrauber habe ich gelernt: Ein Motor lebt von präziser Zufuhr. Wenn die Einspritzventile nicht genau dosieren, spürt man es sofort am Gasfuß, im Kurvenausgang und beim Beschleunigen auf der Geraden.
In diesem Artikel erkläre ich Schritt für Schritt, wie man Injektoren systematisch prüft und die Mengenanpassungen im Steuergerät durchführt. Ich beschreibe die Prüfungen, die nötigen Werkzeuge, typische Fehlerbilder und praktische Tipps aus der Werkstatt und vom Track.
Warum ein Mengenabgleich wichtig ist
Eine gleichmäßige Kraftstoffverteilung ist die Grundlage für Laufruhe, Leistung und Wirtschaftlichkeit. Schon kleine Unterschiede zwischen den Zylindern führen zu Ungleichgewicht, erhöhtem Verbrauch und ungleichmäßigem Verschleiß.
Auf der Rennstrecke zeigt sich das Verhalten deutlich: Ein ungleichmäßiger Zylinder zieht beim Beschleunigen, verliert Hitze oder neigt zu Frühzündung. Das Ergebnis ist weniger Leistung und unsauberer Motorlauf.
Grundprinzipien der Injektorprüfung
Man unterscheidet grob elektrische, mechanische und lerntechnische Prüfungen. Jede Ebene liefert eigene Informationen: Elektrik sagt etwas über den Stromkreis, mechanische Tests über Durchfluss und Dichtheit, adaptives Lernen über das Ergebnis im Verbrennungsprozess.
Ein komplettes Bild ergibt sich erst aus der Kombination aller Tests. Nur so lässt sich sicher bestimmen, ob ein Injektor defekt, verschlissen oder lediglich fehlerhaft angelernt ist.
Vorbereitung und Sicherheitsmaßnahmen
Sicherheit beginnt mit dem richtigen Arbeitsplatz: gut belüftet, feuerfester Untergrund und eine bereitgestellte Löschdecke gehören dazu. Benzindämpfe sind gefährlich — offenes Feuer und Funken sind tabu.
Bevor man loslegt, Batteriepol abklemmen oder zumindest alle elektrischen Verbraucher ausschalten. Beim Arbeiten an der Kraftstoffanlage ist es sinnvoll, die Hochdruckleitungen nur mit geeignetem Werkzeug zu lösen.

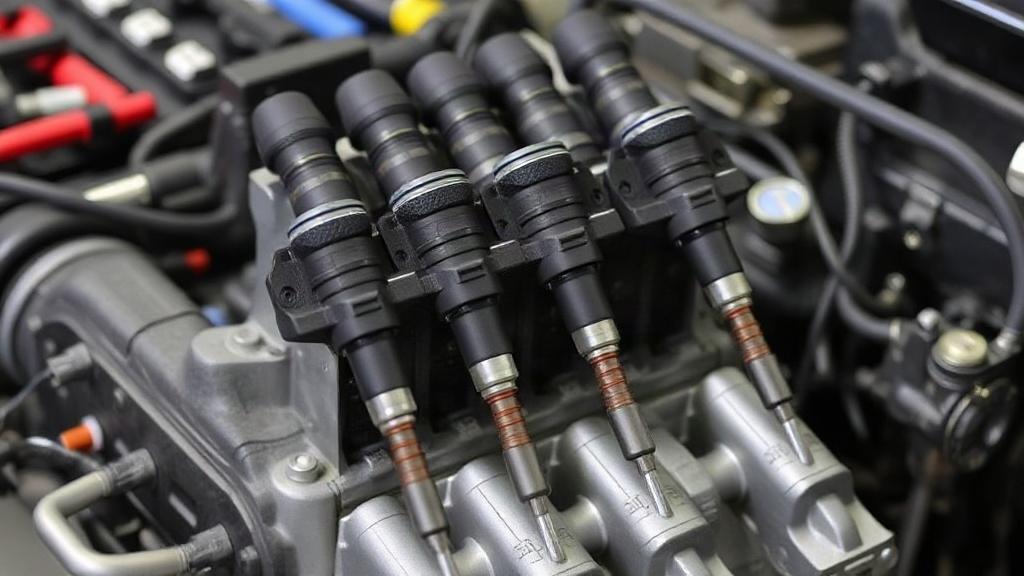

Benötigte Werkzeuge
Ein professioneller Prüfablauf braucht mehr als einen Schraubendreher. Zu den wichtigsten Werkzeugen zählen ein hochwertiges Diagnosegerät, Multimeter, Oszilloskop, Kraftstoffdruckmanometer, Noid-Light-Set und eventuell eine Durchflussprüfbank für Einspritzventile.
Ich habe während der Saison gelernt, dass sich eine kleine Stromzange (Stromzange für Gleichstrom) oft als entscheidend erweist, um den Injektorstrom unter Last zu sehen. Ein gutes Service-Handbuch mit Messwertblöcken für das jeweilige Fahrzeug darf ebenfalls nicht fehlen.
Kurzübersicht: Werkzeugliste
Eine knappe Tabelle zeigt, was sinnvoll ist; sie ersetzt keine vollständige Ausrüstung, ist aber ein guter Ausgangspunkt.
| Werkzeug | Funktion |
|---|---|
| Diagnosegerät mit Herstellerfunktionen | Adaptationswerte lesen und schreiben, Abstellfunktionen |
| Multimeter | Widerstands- und Spannungsmessung |
| Oszilloskop | Injektorsignal und Steuerzeiten prüfen |
| Kraftstoffdruckmanometer | Druck prüfen, Druckabfall messen |
| Noid-Light-Set | Signale am Stecker prüfen |
| Durchflussprüfbank | Messung von Volumenstrom und Sprühbild |
Grundlegende Prüfungen vor dem Anlernen
Bevor Anpassungen im Steuergerät sinnvoll sind, sollten offensichtliche Fehlerquellen ausgeschlossen werden. Dazu gehören Undichtigkeiten, falscher Kraftstoffdruck, defekte Zündkerzen und Luftlecks.
Wenn der Druck in der Leitung nicht stabil ist oder die Luftzufuhr undicht, kann das Steuergerät falsche Korrekturen anlernen und man arbeitet gegen ein Symptom anstatt gegen die Ursache.
Sichtprüfung und Steckverbindungen
Beginnen Sie immer mit der optischen Kontrolle: Steckverbindungen an den Einspritzern, Kabelbrüche, Korrosion und sichtbare Kraftstofflecks geben oft schnelle Hinweise.
Locker sitzende Pins, stark verschmierte Steckverbinder oder ausgefranste Kabel werden häufig übersehen und verursachen sporadische Fehler, die sich in wechselnden Anpassungswerten niederschlagen.
Kraftstoffdruck prüfen
Der notwendige Druck muss je nach Einspritzsystem konstant und innerhalb der Herstellerwerte liegen. Ein zu niedriger oder stark schwankender Druck verfälscht jeden Durchflusstest.
Ein einfacher Drucktest liefert sofort Indizien: Stabiler Druck bei laufendem Motor, kein übermäßiger Druckabfall beim Abstellen und ein korrekt arbeitender Regler sind Voraussetzung für aussagekräftige Balancetests.
Elektrische Prüfungen
Elektrische Tests sind schnell durchführbar und geben erste Anhaltspunkte. Messen Sie den Widerstand der Spulen, prüfen Sie auf Kurzschluss zur Masse und kontrollieren Sie die Versorgungsspannung am Stecker.
Beachten Sie, dass Widerstandswerte je nach Hersteller variieren. Statt starr auf Zahlen zu vertrauen, vergleichen Sie die Werte zylinderübergreifend — große Abweichungen sind ein Alarmsignal.
Widerstand messen
Mit dem Multimeter messen Sie den ohmschen Widerstand des Injektors. Werte sollten nahe beieinander liegen; Abweichungen deuten auf alternde Spulen oder innere Schäden hin.
Merken Sie sich: Ein einzelner Widerstandstest schließt mechanische Probleme nicht aus. Korrekter elektrischer Wert ist notwendige, aber keine hinreichende Bedingung für volle Funktionalität.
Signalprüfung mit Oszilloskop
Das Oszilloskop zeigt das tatsächliche Schaltbild: Öffnungszeit, Spannungsspitzen und mögliche Störungen sind klar zu erkennen. Diese Informationen sind besonders wichtig bei modernen, pulsweitenmodulierten Steuerungen.
Ich habe oft ungewöhnliche Signaturen gesehen, die auf einen schlechten Massepunkt oder auf Störungen durch die Lichtmaschine zurückzuführen waren. Solche Ursachen lassen sich mit einem Scope schnell entlarven.
Mechanische und Durchflussprüfungen
Mechanisch bedeutet: Sprühbild, Nadelspiel, Durchflussmenge und Dichtheit. Auf der Prüfbank kann man exakt messen, wie viel Kraftstoff ein Injektor pro definiertem Zeitraum fördert.
Auf der Straße oder in der Werkstatt kann man mit einfachen Methoden erste Hinweise sammeln, aber für eine exakte Bewertung ist eine Durchflussprüfbank die beste Wahl.
Sprühbild und Dichtheit
Ein sauberer, feiner Sprühnebel ist wichtig für die Zerstäubung und damit für saubere Verbrennung. Tropfende oder klumpige Einspritzstrahlen sind eindeutige Hinweise auf Verschleiß oder Verschmutzung.
Bei kaltem Motor lassen sich Undichtigkeiten gut erkennen. Nach dem Abstellen sollte der Kraftstoffdruck halten; ein schneller Druckabfall weist auf Undichtigkeiten in Einspritzern oder Rücklauf hin.
Durchflussprüfung auf der Prüfbank
Auf der Prüfbank werden Volumenstrom bei definiertem Druck und Pulsweiten simuliert. Dadurch erkennen Sie Abweichungen in Prozent und können Injektoren sortieren oder ersetzen.
Für den Rennbetrieb sortiere ich Injektoren paarweise, sodass die Unterschiede minimal sind. Selbst kleine Prozentabweichungen summieren sich bei hohem Durchsatz zu spürbaren Unterschieden.
On-vehicle-Balance-Tests
Die praktikabelste Methode in der Werkstatt ist der Cylindertest per Diagnosegerät: Das Steuergerät oder das Diagnosewerkzeug deaktiviert nacheinander jeden Einspritzer kurzzeitig und beobachtet die Auswirkung auf die Motordrehzahl oder den Druck.
Die gemessenen Abweichungen werden als Korrekturen interpretiert und in Form von Lernwerten im Steuergerät gespeichert. Damit gleicht die Elektronik Unterschiede aus und sorgt für harmonischen Lauf.
Wie ein Zylinderabschlusstest funktioniert
Bei laufendem Motor schaltet man jeweils einen Injektor ab und beobachtet die Änderung in der Motordrehzahl. Je größer der Drehzahlabfall, desto größer der Beitrag dieses Zylinders zur Leistung.
Ein moderner Diagnoseadapter kann diese Werte in absolute Einheiten umrechnen und dem Steuergerät korrigierende Faktoren zur Verfügung stellen. Diese Messung ist sehr praxisnah, weil sie die Wirkung im laufenden Verbrennungsprozess widerspiegelt.
Alternative: Druckabfallmessung
Statt Drehzahl kann man auch den Druck im Kraftstoffsystem während gezielten Einspritzbefehls beobachten. Ein größerer Druckabfall beim Aktivieren eines Injektors bedeutet höheren Volumenstrom dieses Injektors.
Diese Methode ist robust gegen Nebeneinflüsse wie Zündprobleme, da sie sich ausschließlich auf den Kraftstofffluss bezieht.
Das anlernen der Mengenanpassung im Steuergerät
Viele Steuergeräte bieten eine Funktion, um Einspritzmittelwerte anzupassen und zu speichern. Die Anpassung kann in Milligramm pro Hub, in Prozenten oder in Zündzeit-Korrekturen erfolgen — abhängig vom Hersteller.
Wichtig ist, das Vorgehen des jeweiligen Herstellers zu kennen: Manche Systeme schreiben die ermittelten Werte automatisch, andere verlangen einen manuellen Bestätigungs- oder Lernlauf.
Vorbedingungen für das Anlernen
Sinnvolles Anlernen braucht stabile Rahmenbedingungen: Betriebstemperatur des Motors, konstante Batteriespannung, korrekter Kraftstoffdruck und keine aktiven Fehlercodes bezüglich Zündung oder Ansaugsystem.
Ein weiterer Punkt ist die Einstellung der Leerlaufdrehzahl und der Leerlaufstellerzustand. Wenn der Leerlaufregelkreis aktiv eingreift, verfälscht er die Messergebnisse.
Schritt-für-Schritt: generelle Vorgehensweise
1) Motor auf Betriebstemperatur bringen und alle Verbraucher ausschalten. 2) Diagnosegerät anschließen, Fehlerspeicher lesen und Interferenzen ausschließen. 3) Basiswerte wie Lang- und Kurzzeitkorrektur notieren.
4) Bei Bedarf Anpassungswerte zurücksetzen und gemäß Herstelleranweisung initialisieren. 5) Balance- oder Zylinderabschlusstest durchführen und die vom Tool berechneten Korrekturen anwenden. 6) Nach dem Anlernen eine Prüffahrt machen und Werte erneut kontrollieren.
Typische Fehlerquellen und ihre Erkennung
Nicht jede Unregelmäßigkeit im Lernwert ist auf den Injektor zurückzuführen. Zündaussetzer, falsche Ventilsteuerung oder ein defekter Nockenwellenversteller verändern die Verbrennung deutlich und werden vom Steuergerät fälschlich kompensiert.
Daher ist eine gründliche Diagnosekette wichtig: Zuerst Zündung und Steuerzeiten prüfen, dann die Kraftstoffversorgung und erst zuletzt die adaptiven Werte anpassen.
Zündprobleme und ihre Wirkung
Zündaussetzer führen zu Leistungseinbußen und können das Steuergerät dazu bringen, einen Zylinder drastisch zu über- oder unterkorrigieren. Misfire-Logs sind hier sehr hilfreich.
Ich habe Fälle erlebt, in denen nach Zündkerzenwechsel die Anpassungswerte wieder normal wurden. In solchen Situationen war der Fehler nicht bei den Injektoren zu suchen.
Luftlecks und Ansaugsensorik
Ein Unterdruckleck erhöht die Luftmenge unkontrolliert und verfälscht die Berechnungen der Kraftstoffbedarfsregelung. Lambda- und Luftmassenmeterwerte geben dann oft den entscheidenden Hinweis.
Praktisch kontrolliere ich immer zuerst Schläuche und Ansaugstutzen, bevor ich Injektoren tausche. Viele Stunden an Prüfständen lassen sich so sparen.
Wann reinigen, wann ersetzen?
Kraftstoffinjektoren verschmutzen durch Ablagerungen und Verschleiß. Eine Ultraschallreinigung kann oft die Funktion wiederherstellen, wenn das Sprühbild nur verschmutzt ist und keine mechanischen Schäden vorliegen.
Bei deutlichen Abweichungen im Durchfluss, Rissen am Gehäuse oder dauerhaften Lecks ist ein Austausch die zuverlässigere Lösung. Im Rennbetrieb bevorzuge ich neue oder geprüfte Gebrauchtteile, um Ausfälle zu vermeiden.
Reinigung: Methoden und Grenzen
Ultraschallbad, spezielle Reinigungsflüssigkeiten und Flushing mit Spritzdruck sind Standard. Die Reinigung entfernt klebrige Rückstände und verbessert das Sprühbild deutlich.
Man sollte jedoch die Grenzen kennen: Mechanisch beschädigte Nadelführungen oder gealterte Dichtungen werden durch Reinigung nicht repariert.
Praxisbeispiel: Mein Einsatz nach einer Injektorüberholung
Vor einer Langstreckenserie habe ich bei meinem Wagen die Einspritzdüsen überholen lassen. Nach dem Einbau zeigte das Steuergerät deutliche Unstimmigkeiten in den Adaptationswerten.
Mit einem speziellen Diagnosetool habe ich die Lernwerte zurückgesetzt, die Balancemessung durchgeführt und schließlich die erneut adaptierten Werte beobachtet. Der Unterschied auf der Strecke war unmittelbar spürbar: gleichmäßigere Leistung und sauberere Gasannahme.
Welche Schritte ich durchgeführt habe
Zuerst habe ich alle Verkabelungen geprüft und den Kraftstoffdruck bestätigt. Dann die Anpassungen zurückgesetzt und im Leerlauf die Zylinderabschaltungen durchgeführt, wobei das Gerät die Korrekturen anlegte.
Abschließend gab es eine strukturierte Belastungsfahrt mit Messprotokoll, um sicherzustellen, dass die Werte auch unter Last stimmten. Dieses Procedere empfehle ich für kritische Anwendungen.
Fehlerdiagnose mit Messwertblöcken
Messwertblöcke liefern Einblick in prozessnahe Daten wie Injektoröffnungszeiten, Lambda-Werte und erwartete Einspritzmengen. Solche Werte helfen, das Zusammenspiel von Sensorik und Aktorik zu beurteilen.
Vergleichen Sie die gemessenen Werte mit den Sollvorgaben aus dem Reparaturhandbuch und achten Sie auf auffällige Abweichungen pro Zylinder.
Häufige Missverständnisse
Ein verbreiteter Fehler ist es, sofort die Injektoren zu verdächtigen, wenn das Steuergerät Korrekturen speichert. Adaptationswerte reflektieren das Ergebnis im Verbrennungsprozess, nicht die Ursache.
Ein weiteres Missverständnis ist, dass das Zurücksetzen von Lernwerten alle Probleme löst. Ohne Beseitigung der primären Ursache kehren die Fehler schnell wieder zurück.
Empfohlene Prüfprotokolle und Dokumentation
Eine sorgfältige Dokumentation ist Gold wert. Notieren Sie vor jedem Eingriff die Ausgangswerte, die durchgeführten Schritte und die Endwerte nach dem Anlernen.
Bei Rennteams ist ein standardisiertes Prüfprotokoll im Einsatz, das alle relevanten Parameter enthält und bei Entscheidungen über Austausch oder Reinigung hilft.
Beispiel für ein Prüfprotokoll (Kurzversion)
Eine kurze Liste, die sich leicht in der Werkstatt ausfüllen lässt, verschafft Struktur:
- Fahrzeug, Motor, Fahrgestellnummer
- Datum, Temperatur, Kraftstoffdruck
- Messwerte vor dem Eingriff: Widerstände, Druck, Lambda, Fuel Trim
- Durchgeführte Maßnahmen: Reinigung/Tausch, Anlernen, Messmethoden
- Endwerte und Fahrverhalten nach Eingriff
Spezielle Hinweise für Turbo- und Hochleistungsmotoren
Bei aufgeladenen Motoren sind präzise Einspritzmengen kritisch, weil schon geringe Abweichungen schnell zu Klopfen oder Leistungseinbußen führen. Hier nimmt die Kraftstoffdosierung direkten Einfluss auf Ladedruck und Zündwinkel.
Im Rennbetrieb arbeite ich mit eng beieinanderliegenden Toleranzen und kontrolliere die Adaptationen vor jedem Einsatz. Fehlanpassungen werden sofort spürbar und können einen Lauf entscheiden.
Wartungshäufigkeit und präventive Maßnahmen
Regelmäßige Wartung verlängert die Lebensdauer der Injektoren. Sauberer Kraftstoff, defekte Filter frühzeitig tauschen und nicht zuletzt das Vermeiden von übermäßigem Stillstand sind einfache, aber wirksame Maßnahmen.
Im Motorsport setze ich öfter auf Austauschintervalle als auf Reinigung, weil Ausfälle auf der Strecke teurer sind als ein Satz neuer Düsen.
Wann professionelle Hilfe sinnvoll ist
Wenn Messungen widersprüchlich sind oder Fehler sporadisch auftreten, ist ein erfahrener Diagnostiker oder eine spezialisierte Einspritzwerkstatt die beste Wahl. Manche Fehlerbilder braucht es spezielle Prüfstände oder tiefere Kenntnisse der Steuergerätelogik.
Für Rennteams lohnt sich meist ein Servicevertrag mit einer Einspritzerei, die schnell Bench-Tests, Ultraschallreinigung und Kalibrierung liefern kann.
Zusammenwirken von Software und Hardware
Moderne Motorsteuergeräte nehmen anspruchsvolle Regelungsaufgaben wahr. Deshalb sind richtige Softwarestände und korrekte Kalibrierungen genauso wichtig wie mechanische Funktion.
Beim Umbau auf größere Injektoren oder bei Leistungssteigerungen muss die Software angepasst werden, damit die Mengenanpassung sinnvoll arbeiten kann.
Was bei Hardwareänderungen zu beachten ist
Bei größeren Injektoren ändert sich nicht nur die Menge, sondern auch die Kennlinie. Das Steuergerät muss die neuen Kennwerte kennen, sonst sind Anpassungen nur eingeschränkt möglich.
Ein sauberer Weg ist, die neuen Injektoren zu messen, deren Kennlinie zu dokumentieren und bei Bedarf die Kennfelder im Steuergerät anpassen zu lassen.
Tipps aus der Praxis
1) Führen Sie vor Eingriffen immer eine vollständige Diagnose durch; viele Ressourcen lassen sich sparen, wenn man die Ursache richtig eingrenzt. 2) Protokollieren Sie alle Werte; dadurch erkennt man Trends und Entwicklungen.
3) Im Rennbetrieb tausche ich gerne ganze Sätze statt einzelne Düsen, um homogene Werte sicherzustellen. 4) Ein gutes Oszilloskop spart viel Zeit, weil es Ursachen zeigt, die man sonst lange suchen würde.
Abschlussgedanken
Die Balance zwischen Sprit und Luft ist eine Feinmechanik, die Leistung, Verbrauch und Haltbarkeit bestimmt. Saubere Injektoren, ein stabiler Kraftstoffdruck und eine korrekte Kalibrierung im Steuergerät sind die Bausteine für einen ausgeglichenen Motorbetrieb.
Wer sich die Zeit nimmt, strukturiert zu prüfen und zu dokumentieren, findet Ursachen schneller und eliminiert Probleme nachhaltig. Auf der Straße merkt man den Unterschied — beim Push auf der Rennstrecke noch deutlicher.
